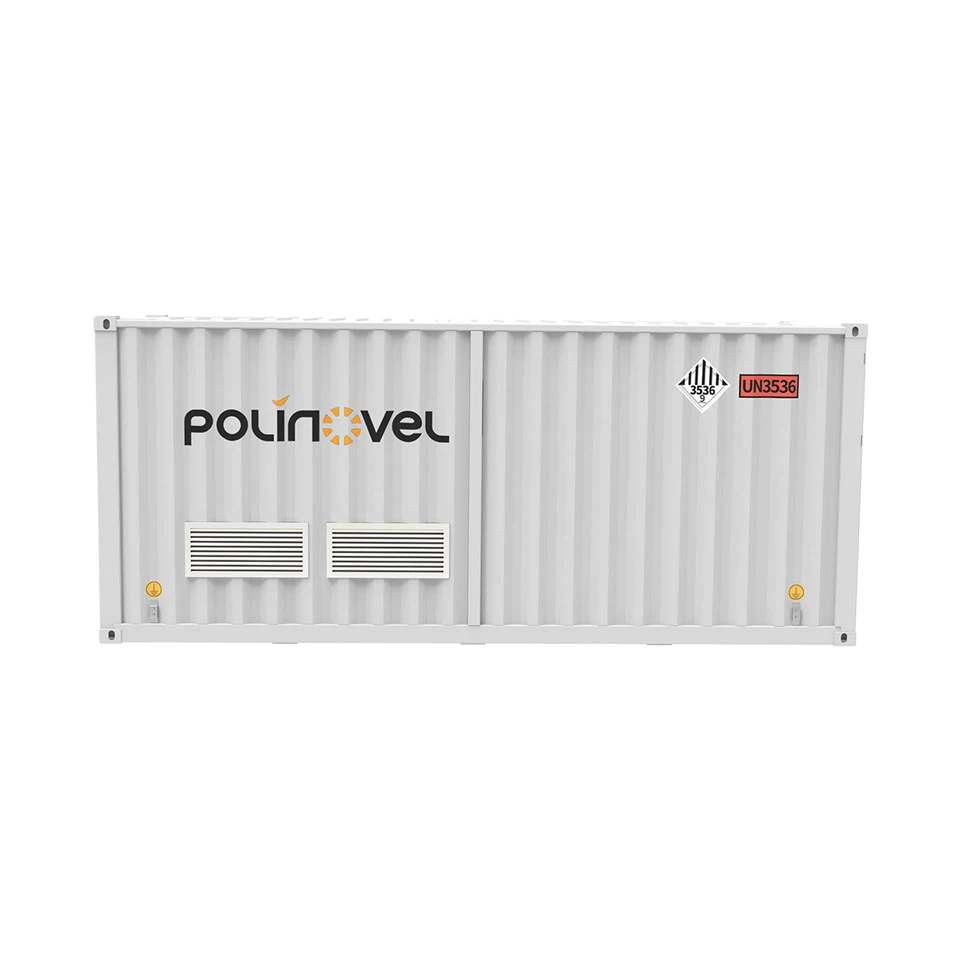

Sistem Penyimpanan Tenaga Bateri Kontena 4.6 MWj
Sistem Penyimpanan Tenaga Kontena 4.6 MWh ialah-berkapasiti tinggi, semua-dalam-satu penyelesaian kuasa yang direka untuk-penyatuan boleh diperbaharui berskala besar, pengurusan beban puncak dan kuasa sandaran yang boleh dipercayai. Ia menyepadukan pek bateri, PCS, EMS, pengurusan haba dan perlindungan kebakaran dalam satu bekas untuk menyampaikan storan tenaga yang cekap, stabil dan selamat. Seni bina yang sangat bersepadu mengurangkan kerumitan sistem, mempercepatkan penggunaan projek dan memastikan-kebolehpercayaan operasi jangka panjang untuk skala utiliti-dan sistem tenaga komersial.
Dioptimumkan untuk Keperluan Tenaga Anda
Memastikan Operasi Berterusan
Storan tenaga berkapasiti tinggi-mengekalkan kuasa stabil untuk kemudahan dan projek semasa permintaan puncak atau gangguan, meminimumkan masa henti dan risiko operasi.
Memaksimumkan Kecekapan Tenaga
Teknologi penukaran kuasa lanjutan meningkatkan tenaga yang boleh digunakan dan mengurangkan kerugian penghantaran, meningkatkan kecekapan sistem keseluruhan dan mengurangkan kos operasi.
Menyesuaikan dengan Mudah kepada Perubahan Grid
Peralihan pada-grid/off{1}}yang lancar dan kawalan fleksibel membolehkan penyepaduan yang stabil dengan sumber boleh diperbaharui, menyokong bekalan kuasa yang boleh dipercayai dan berdaya tahan.
Selamat, Prestasi Berterusan
Perlindungan berbilang-lapisan digabungkan dengan pemantauan pintar mengurangkan keperluan penyelenggaraan dan menghalang gangguan sistem, memastikan-kestabilan operasi jangka panjang.
Spesifikasi
Parameter Asas
|
item
|
Parameter
|
|
Sel Tunggal
|
LFP 3.2v 314ah
|
|
Siri sel & selari
|
11P416S
|
|
Voltan nominal
|
1331.2v
|
|
Kapasiti nominal
|
3454ah
|
|
Tenaga simpanan
|
4.597mwj
|
|
Julat voltan
|
1164.8-1497.6vdc
|
|
Arus pengecasan berkadar
|
1800a
|
|
Arus nyahcas berkadar
|
1800a
|
|
Suhu operasi
|
-20 darjah ~55 darjah
|
|
Bekalan kuasa tambahan
|
176-264vac
|
|
Berat badan
|
sekitar 35000kg
|
|
Saiz (W*D*H)
|
6058*2600*2896mm
|
Parameter Sel
| item | Parameter |
|
Voltan nominal
|
3.2v
|
|
Julat voltan
|
2.8-3.6v
|
|
Kapasiti
|
314ah
|
|
Rintangan dalaman
|
0.17±0.05mΩ
|
|
Suhu penyimpanan
|
-30 darjah ~60 darjah
|
|
Kitaran
|
Lebih besar daripada atau sama dengan 6000
|
|
Berat sel
|
sekitar 5.34kg
|
|
Saiz sel (W*D*H)
|
174*207*72mm
|
Parameter Modul
|
item
|
Parameter
|
|
Siri sel & selari
|
1P52S
|
|
Voltan nominal
|
166.4v
|
|
Julat voltan
|
145.6-187.2v
|
|
Tenaga simpanan
|
52.249kwh@0.5C
|
|
Suhu operasi
|
-20 darjah ~55 darjah
|
|
Berat modul
|
sekitar 330kg
|
|
Saiz modul (W*D*H)
|
810*1172*245mm
|
Diperakui kepada piawaian IEC, UL dan CE, setiap sistem memastikan operasi yang selamat, andal dan bebas kebimbangan-disokong oleh kejuruteraan yang terbukti.
Gambaran Keseluruhan Produk
CBESS4600 ialah Sistem Penyimpanan Tenaga Bateri 4.6MWH yang direka untuk pengurusan tenaga berskala-grid dan penyepaduan tenaga boleh diperbaharui. Melalui tiga-teknologi topologi dan pengurusan terma penyejukan cecair, ia mencapai kecekapan penukaran tenaga 99% dan hayat kitaran yang dilanjutkan.
Kecekapan Tinggi
Reka bentuk topologi tiga peringkat-menyampaikan kecekapan sistem 99%.
Dipanjangkan Jangka Hayat
Sel LFP menyediakan Lebih daripada atau sama dengan 6000 kitaran dengan jangka hayat perkhidmatan 15-20 tahun
Tindak Balas Pantas
Pensuisan mod pengecasan/nyahcas<50 milliseconds for frequency regulation
ROI pantas
Aplikasi komersial/industri mencapai bayaran balik dalam masa 18-24 bulan sahaja
Seni Bina Sistem
Platform Pengurusan Tenaga EMS Rangkaian Komunikasi
Rangkaian Komunikasi Sistem Penukaran Kuasa PCS
Sistem Penukaran Kuasa PCS Unit Penyimpanan Bateri
Unit Penyimpanan Bateri Grid/Beban Output
Modul Fungsi Utama
Komponen teknologi termaju bekerjasama untuk memberikan prestasi dan kebolehpercayaan yang unggul
Penukaran Tenaga Dua Arah
Dalam mod bersambung-grid, PCS menerima perintah EMS dan, digabungkan dengan status bateri, menyerap atau melepaskan kuasa aktif melalui grid untuk mengurus pengecasan dan nyahcas bateri. Menyokong pelbagai kaedah pengecasan/penyahcasan termasuk arus malar, voltan malar dengan pengehadan arus dan kuasa malar. Pemantauan status BMS masa-sebenar memastikan keselamatan bateri.
Nilai Perniagaan
Menyelesaikan isu intermittency tenaga boleh diperbaharui, mencapai puncak pencukuran dan pengisian lembah untuk mengurangkan kos elektrik sebanyak 30%.
Sistem Pengurusan Terma Pintar
Plat penyejuk cecair membuat sentuhan langsung dengan sel bateri melalui lapisan konduktif terma. Bahan penyejuk terus beredar di bawah kuasa pam air, mengeluarkan haba bateri. Sistem kawalan terma mengekalkan perbezaan suhu sel Kurang daripada atau sama dengan 3 darjah, memastikan bateri konsisten dan tahan lama.
Nilai Perniagaan
Memanjangkan jangka hayat bateri lebih 20%, mengurangkan risiko lari haba.
Penjana Segerak Maya (VSG)
Mensimulasikan ciri penjana segerak tradisional, mengambil bahagian dalam peraturan frekuensi grid primer/sekunder untuk mengekalkan kestabilan grid. Menyokong penukaran pantas dalam talian antara mod PQ (Kawalan Kuasa), VF (Voltan-Kawalan Frekuensi) dan VSG.
Nilai Perniagaan
Menjana pendapatan perkhidmatan sampingan peraturan frekuensi dengan pulangan tahunan sebanyak 15-25%.
Perlindungan Keselamatan Berbilang-Tahap
Tiga{0}}pengesan tahap bersepadu untuk suhu/asap/gas mudah terbakar, dilengkapi dengan sistem pencegah kebakaran automatik perfluorohexanone. Apabila dua isyarat pengesanan dicetuskan serentak, sistem secara automatik memotong kuasa, menutup pengudaraan dan memulakan penindasan kebakaran dalam masa 90 saat.
Nilai Perniagaan
Mematuhi piawaian UL9540A, memastikan keselamatan aset dan pematuhan insurans.
Senario Aplikasi
Penyelesaian storan tenaga serba boleh untuk keperluan dan aplikasi industri yang pelbagai
Integrasi Grid Tenaga Boleh Diperbaharui
Berpasangan dengan loji kuasa angin/solar untuk menyimpan lebihan elektrik dan output semasa lembah penjanaan, melicinkan turun naik kuasa.
Peraturan Kekerapan Grid
Mengambil bahagian dalam perkhidmatan peraturan frekuensi AGC pasaran spot elektrik, melaraskan kuasa cas/nyahcas pada tahap milisaat.
Pencukur Puncak Komersial & Perindustrian
Dipasang di taman perindustrian/kompleks komersial, mengecas semasa-tempoh puncak dan menyahcas semasa tempoh puncak.
Microgrid & Off-Kuasa Grid
Menyediakan bekalan kuasa luar-grid atau grid terpencil untuk pulau/kawasan perlombongan terpencil/pusat data.
Penggunaan & Penyelenggaraan
Garis panduan komprehensif untuk pemasangan, sambungan dan penyelenggaraan sistem yang berterusan
Perbandingan Kaedah Pemasangan
Penyerahan Kontena Lengkap
Penyelesaian penggunaan pantas
Kelebihan
Pra-dipasang dan ditauliahkan sepenuhnya sebelum penghantaran, membolehkan pemasangan-cepat di tapak dengan pendawaian dan persediaan yang minimum.
Senario yang Sesuai
Projek skala utiliti-atau tapak komersial dengan kapasiti kren yang mencukupi dan asas rata.
Masa Pemasangan: 2-3 hari
Penerapan Kontena Selari
Penyelesaian kapasiti boleh skala
Kelebihan
Berbilang kontena 4.6 MWh boleh dipadankan untuk mengembangkan kapasiti sistem. Masing-masing beroperasi secara bebas atau di bawah kawalan bersatu, membenarkan pelaburan berperingkat dan pengembangan fleksibel.
Senario yang Sesuai
Stesen penyimpanan tenaga berskala besar-, taman perindustrian atau projek penyepaduan boleh diperbaharui.
Masa Pemasangan: 5-7 hari (setiap bekas tambahan)
Pemasangan Asas
Penyelesaian yang stabil dan tahan lama
Kelebihan
Dipasang pada konkrit bertetulang atau platform keluli untuk memastikan kestabilan,{0}}kekuatan galas beban dan perlindungan air untuk-operasi yang boleh dipercayai jangka panjang.
Senario yang Sesuai
Pemasangan atau kawasan kekal dengan keadaan tanah yang mencabar.
Masa Pemasangan: 3-4 hari
Rangkaian & Perancangan Elektrik
Keperluan Sambungan Elektrik
Titik sambungan grid: 10kV atau 35kV busbar, memerlukan pengubah pengasingan 2500kVA
Luas tanah: Sistem tunggal memerlukan 80-100 meter persegi (termasuk jarak keselamatan)
Galas asas: Kapasiti beban asas konkrit Lebih daripada atau sama dengan 8 tan/meter persegi
Spesifikasi kabel: Kabel teras tembaga 400mm² sisi DC, sisi AC 300mm²
Jalur lebar komunikasi: 100Mbps gentian optik atau komunikasi tanpa wayar 4G/5G
Perlindungan & Keselamatan Kebakaran
Pendam kebakaran: Dilengkapi dengan peranti pencegah kebakaran automatik perfluorohexanone 150kg
Ambang penggera gas: Ambang penggera kepekatan gas mudah terbakar: 25% LEL
Sistem pengesanan: Pengesanan dwi asap/suhu, ambang 75 darjah
Kadar pengudaraan: Kadar pengudaraan kecemasan: 15 pertukaran udara/jam
Jarak keselamatan: Lebih daripada atau sama dengan 5 meter dari bangunan lain
Jadual Penyelenggaraan
| Kekerapan | Tugasan | Tempoh | Tanggungjawab |
|---|---|---|---|
| Setiap hari | Pemeriksaan data pemantauan jauh, pengendalian penggera | ~15 minit | Pada-pengendali tapak |
| Mingguan | Pemeriksaan visual modul dan sistem penyejukan | ~30 minit | Juruteknik penyelenggaraan |
| Bulanan | Pemeriksaan mengetatkan bolt, ujian penebat | ~ 2–3 jam | Juruteknik penyelenggaraan |
| Suku tahunan | Penyamaan bateri, penentukuran sensor, penggantian penapis | ~1/2 hari | Jurutera perkhidmatan |
| setiap tahun | Ujian elektrik yang komprehensif, penggantian penyejuk, peningkatan perisian tegar | 1–2 hari | Pasukan perkhidmatan pengilang |
Faedah Penyelenggaraan
Penjagaan Pencegahan
Membantu mengurangkan masa henti yang tidak dijangka melalui penyelenggaraan biasa
Prestasi Optimum
Mengekalkan kecekapan operasi yang tinggi sepanjang kitaran hayat sistem
Pematuhan Waranti
Memastikan perlindungan jaminan penuh selama 5 tahun
Kelebihan Kompetitif
Bagaimana CBESS4600 mengatasi penyelesaian penyimpanan tenaga tradisional dan bersaing
lwn Plumbum Tradisional-Storan Bateri Asid
| Dimensi | CBESS4600 (LFP) | Plumbum-Penyelesaian Bateri Asid | Kelebihan |
|---|---|---|---|
| Kitaran Kehidupan | 4000-6000 kitaran | 300-500 kitaran | 10x lebih lama |
| Kecekapan Sistem | Lebih besar daripada atau sama dengan 90% (AC-AC) | 85-90% | Kecekapan yang lebih tinggi |
| Ketumpatan Tenaga Isipadu | ≈145 Wj/L | 60-80Wj/L | 2x lebih tinggi |
| Beban Kerja Penyelenggaraan | Pemeriksaan mudah suku tahunan | Penambahan/penyamaan air bulanan | 75% Kurang |
| Mesra Alam Sekitar | Tiada pencemaran logam berat | Plumbum-yang mengandungi sisa pelupusan cecair | Selamat Alam Sekitar |
| Kebolehsuaian Suhu | -20~55 darjah | 10~35 darjah optimum | Lebih luasJulat Operasi |
| Kos Diratakan Sepanjang Hayat |
|
|
|
Kelebihan Unik CBESS4600
Ketumpatan Kuasa Lebih Tinggi
Nisbah 0.54MW/MWH, melebihi purata industri 0.4-0.5 tahap, keupayaan cas/nyahcas kadar 2C memenuhi senario peraturan frekuensi tinggi.
Topologi-Tiga Peringkat
Kecekapan penukaran 99% mendahului penyelesaian dua- 97%, mengurangkan kehilangan tenaga tahunan dan mengurangkan kos elektrik.
Pengembangan Modular
Menyokong sehingga 4 sistem selari dengan 18.4 MWj/10 MW, peningkatan dalam talian perisian tidak memerlukan pengubahsuaian perkakasan, dengan ketara mengurangkan kos pengembangan.
Penindasan Kebakaran Lanjutan
Sistem perfluorohexanone dengan ODP=0 (sifar penipisan ozon), GWP<1, superior electrical insulation performance.
Waranti 5 Tahun
Waranti komprehensif 5-tahun dengan jaminan penurunan kapasiti <20% memastikan operasi jangka panjang yang boleh dipercayai dan mengurangkan risiko penyelenggaraan.
